Kaj je 12-polno žično tesnilo za električni priključek in kako ščiti električne povezave?

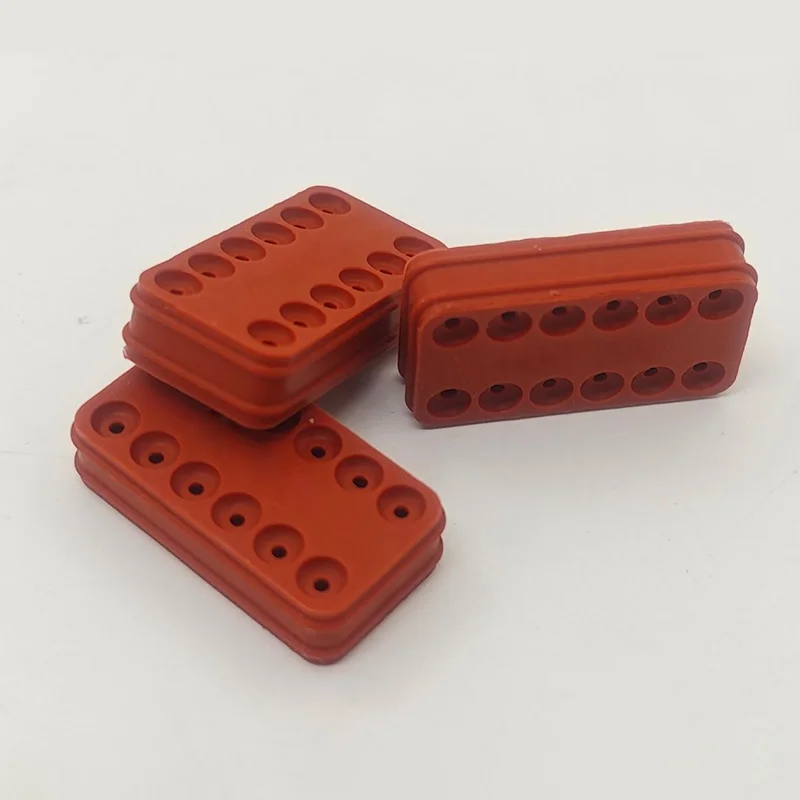

Kaj je 12-polno žično tesnilo za električni priključek?

A 12-pinsko žično tesnilo za električni konektorje tesnilna komponenta, zasnovana za električni konektor, ki vsebuje dvanajst posameznih priključnih mest. Njegov glavni namen je zapreti območje, kjer žice prehajajo v ohišje konektorja, kar pomaga preprečiti, da bi nezaželene snovi dosegle notranje sponke.

Za razliko od samega ohišja konektorja je žično tesnilo običajno razmeroma majhna elastomerna komponenta. Njegovo delovanje je močno odvisno od dimenzijske natančnosti, značilnosti materiala, združljivosti premera žice, kompresije in geometrije votline konektorja.

V praktičnih aplikacijah tesnilo deluje skupaj z ohišjem konektorja, sponkami, žicami, zaklepnimi mehanizmi in drugimi tesnilnimi elementi. Popolnega tesnilnega sistema zato ni mogoče oceniti zgolj z gumijastim delom. Tesnilo žice se mora natančno ujemati z zasnovo konektorja in dimenzijami kabla.

Pri električnih sistemih z več nožicami je tesnjenje vsake vstopne točke žice še posebej pomembno, ker lahko majhna odprtina okoli kabla postane vstopna pot za vlago, prah, olje ali druge onesnaževalce. Sčasoma lahko onesnaženje prispeva k koroziji, nestabilnemu električnemu delovanju, težavam z izolacijo ali prezgodnji okvari komponent.

Kako je strukturirano žično tesnilo z 12 nožicami?

Tipična rešitev za tesnjenje 12-polnega konektorja lahko vsebuje več tesnilnih območij, ki ustrezajo posameznim votlinam žice. Odvisno od zasnove priključka je lahko tesnilo izdelano kot posamezno žično tesnilo, tesnilna komponenta z več votlinami ali druga posebna konfiguracija.

Območje tesnjenja je običajno odvisno od nadzorovanih motenj med elastomerom in okoliškimi komponentami priključka. Ko je žica pravilno vstavljena, se tesnilna ustnica ali tesnilna površina stisne okoli žične ovojnice, medtem ko ostane varno nameščena v votlini priključka.

Najpomembnejši strukturni dejavniki običajno vključujejo:

• Notranji premer:Mora natančno ustrezati ustreznemu premeru žice ali kabla.
• Zunanji premer:Prilegati se mora konektorju brez pretirane deformacije.
• Tesnilne ustnice:Zagotovite nadzorovan stik okoli površine žice.
• Lastnosti zadrževanja:Pomagajte ohraniti tesnilo med sestavljanjem v pravilnem položaju.
• Debelina materiala:Vpliva na stiskanje, fleksibilnost in dolgoročno tesnjenje.
• Celotna geometrija:Ujemati se mora z ohišjem konektorja in konfiguracijo sponk.

Ker lahko majhna odstopanja dimenzij vplivajo na učinkovitost tesnjenja, sta natančno oblikovanje in dosleden nadzor kakovosti pomembna za proizvodne aplikacije.

Kaj počne 12-polno žično tesnilo?

Glavna funkcija je ustvariti okoljsko oviro okoli vstopne točke žice. Vendar njegova praktična vrednost presega preprosto hidroizolacijo.

Dejanska raven zaščite je odvisna od celotnega sistema konektorjev, vključno z zasnovo ohišja, pogojem spajanja, merami žice, tesnilnim materialom, kakovostjo sestavljanja in zahtevami glede testiranja. Zato tesnila nikoli ne bi smeli določiti neodvisno od predvidenega konektorskega sistema.

Kateri materiali se pogosto uporabljajo?

Izbira materiala je ena najpomembnejših odločitev pri razvoju ali nakupu žične tesnilke. Različna električna okolja izpostavljajo tesnilne komponente različnim kombinacijam temperature, vlage, olj, kemikalij, vibracij in mehanskih obremenitev.

Silikonska guma se pogosto uporablja za tesnjenje električnih konektorjev, ker njena prožnost omogoča, da se prilagodi okoli žičnih plaščev, hkrati pa ohranja tesnilni stik pri temperaturnih spremembah. Vendar je treba pravi material vedno izbrati v skladu z dejanskim delovnim okoljem, namesto da preprosto izberete najpogosteje uporabljeno možnost.

Kaj je treba upoštevati pri izbiri?

Izbira 12-polnega žičnega tesnila vključuje več kot le ujemanje števila položajev konektorjev. Kupci in inženirji morajo pred oddajo proizvodnega naročila potrditi popolne dimenzionalne in okoljske zahteve.

1. Premer žice
   Preverite dejanski zunanji premer izolacije žice. Tesnilo, ki je zasnovano za bistveno drugačen premer, lahko povzroči nezadostno stiskanje ali prekomerno montažno silo.
2. Mere konektorja
   Zunanja geometrija tesnila se mora natančno ujemati z votlino konektorja.
3. Gumijasti material
   Izberite spojino glede na temperaturo, vlago, kemikalije, olja, izpostavljenost UV žarkom in druge okoljske dejavnike.
4. Trdota
   Trdota gume vpliva na silo vstavljanja, stiskanje, prožnost in tesnilni stik.
5. Temperaturno območje
   Pričakovane najnižje in najvišje delovne temperature je treba določiti pred odobritvijo materiala.
6. Zahteva za varstvo okolja
   Določite zahtevano raven varstva okolja za celoten konektorski sklop.
7. Postopek sestavljanja
   Ročno vstavljanje, avtomatsko sestavljanje kabelskega snopa, stiskanje sponk in spajanje konektorjev lahko naložijo različne zahteve za tesnilo.
8. Obseg proizvodnje
   Projekti velikega obsega lahko upravičijo namensko orodje in optimizirane postopke oblikovanja, medtem ko lahko aplikacije majhnega obsega zahtevajo drugačne razvojne strategije.

Kje se uporabljajo 12-pinska žična tesnila?

12-polno tesnilno konfiguracijo je mogoče uporabiti povsod, kjer je treba skozi konektor prepeljati več električnih tokokrogov, hkrati pa ohraniti zaščito okolja.

• Avtomobilski kabelski snopi:Motorni prostori, elektronika karoserije, sistemi razsvetljave, senzorji, krmilni moduli in drugi električni sistemi vozila.
• Električna vozila:Izbrani nizkonapetostni električni vmesniki, senzorji, krmilni sistemi in pomožna električna oprema.
• Industrijska oprema:Stroji, sistemi za avtomatizacijo, krmilne omare, senzorji, motorji in mobilna oprema.
• Kmetijski stroji:Oprema, izpostavljena blatu, dežju, prahu, vibracijam in temperaturnim spremembam.
• Gradbeni stroji:Težka oprema, ki zahteva vzdržljive električne povezave v zahtevnih zunanjih okoljih.
• Zunanji električni sistemi:Oprema, izpostavljena dežju, prahu, vlagi in spreminjajočim se okoljskim razmeram.
• Specializirana elektronska oprema:Aplikacije, ki zahtevajo kompaktno večkrožno ožičenje z okoljskim tesnjenjem.

Natančna uporaba določa zahtevani material, dimenzije, tesnilno strukturo in metodo validacije. Komponenta, primerna za zaščiten nadzorni sistem v zaprtih prostorih, morda ni primerna za izpostavljen motorni prostor ali težke stroje na prostem.

Kako je treba namestiti žično tesnilo?

Pravilna namestitev je bistvenega pomena, saj lahko tudi visokokakovostno tesnilo izgubi učinkovitost, če je poškodovano, nepravilno nameščeno ali povezano z neustrezno žico.

1. Preverite tesnilo:Preverite, ali so ureznine, razpoke, deformacije, madeži, umazanija ali druge vidne napake.
2. Potrdite združljivost žice:Preverite, ali premer žice ustreza navedenemu območju tesnjenja.
3. Pripravite žico:Prepričajte se, da je žični plašč čist in nepoškodovan.
4. Pravilno namestite tesnilo:Prepričajte se, da je tesnilna komponenta usmerjena v skladu z zasnovo priključka.
5. Previdno vstavite terminal:Izogibajte se trganju ali zvijanju tesnilnega roba med vstavljanjem terminala.
6. Preverite zadrževanje terminala:Prepričajte se, da je terminal dosegel pravilen položaj in zaklepni mehanizem.
7. Preverite končni sklop:Pred testiranjem preverite položaj tesnila in stanje spajanja konektorja.

Pri avtomatizirani proizvodnji je treba tesnilo oceniti tudi glede združljivosti z opremo za vstavljanje, orodjem, hitrostjo sestavljanja in zahtevami glede mazanja. Prekomerna sila vstavljanja lahko poškoduje tesnilo ali žico, medtem ko lahko nezadostno stiskanje zmanjša zaščito okolja.

Kakšne težave lahko povzroči slabo izbrano tesnilo?

Številne težave s tesnjenjem konektorjev izvirajo iz neusklajenosti med tesnilom in dejansko uporabo in ne iz koncepta samega tesnilnega sistema.

Ta vprašanja kažejo, zakaj bi morale odločitve o nakupu temeljiti na popolnih tehničnih specifikacijah in ne samo na ceni ali videzu.

Kako proizvodnja po meri izboljša tesnjenje konektorjev?

Standardne tesnilne komponente so praktične, ko se dimenzije konektorja in žice že ujemajo z uveljavljeno zasnovo. Vendar pa številni OEM in industrijski projekti zahtevajo prilagojeno geometrijo zaradi posebnih votlin za priključke, neobičajnih premerov žice, omejenega prostora za namestitev ali zahtevnih okoljskih pogojev.

Izdelava po meri omogoča, da se tesnilni profil, dimenzije, material, trdota, barva in proizvodni proces razvijejo glede na aplikacijo stranke.

Na primer, projekt prilagojenega 12-polnega žičnega tesnila lahko zahteva:

• Prilagojeni notranji premeri za različne specifikacije žice
• Posebna zunanja geometrija za lastniško ohišje priključka
• Različni dizajni tesnilnih ustnic
• Specifična trdota gume
• Prilagojene barve za identifikacijo vezja
• Izbira materiala glede na temperaturo ali izpostavljenost kemikalijam
• Orodje, razvito iz risb, vzorcev ali 3D podatkov
• Dosleden nadzor dimenzij za proizvodnjo velikih količin

Zhejiang Guoming Rubber Technology Co., Ltd.se lahko upošteva pri pridobivanju gumijastih tesnilnih komponent po meri za aplikacije električnih konektorjev. Za projekte proizvajalcev originalne opreme lahko zagotavljanje popolnih tehničnih informacij na začetku razvoja pomaga zmanjšati nepotrebne cikle vzorčenja in izboljša komunikacijo med oblikovalcem konektorjev, proizvajalcem tesnil in ekipo za montažo.

Kaj naj kupci vprašajo proizvajalca žičnih tesnil?

Preden izberejo dobavitelja, morajo nabavne ekipe sestaviti jasen tehnični kontrolni seznam. To pomaga preprečiti uporabo komponente, ki je videti pravilna, v neprimerni aplikaciji.

Pri industrijskih in avtomobilskih programih morajo kupci upoštevati tudi doslednost proizvodnje, sledljivost, tehnično komunikacijo, upravljanje orodij, pakiranje, zmogljivost dostave in dolgoročno stabilnost dobave.

Zanesljiv odnos z dobaviteljem mora segati dlje od prvega vzorca. Dolgoročna učinkovitost konektorja je odvisna od ohranjanja stabilnih lastnosti materiala, dimenzijske natančnosti in nadzora proizvodnje v več serijah.

Pogosto zastavljena vprašanja

Končni premisleki

A 12-pinsko žično tesnilo za električni konektorje majhna komponenta s pomembno vlogo pri zanesljivosti večtokokrožne električne povezave. Njegova učinkovitost je odvisna od interakcije med materialom, geometrijo, velikostjo žice, votlino priključka, stiskanjem, postopkom sestavljanja in okoljskimi pogoji.

Za inženirske ekipe je najpomembnejši korak opredelitev celotnega delovnega okolja pred izbiro tesnilnega materiala in dimenzij. Za nabavne ekipe je treba poleg cene na enoto upoštevati zmogljivosti dobavitelja, doslednost proizvodnje, podporo prilagajanju in nadzor kakovosti.

Kadar standardna komponenta ne more izpolniti zahtev, lahko žično tesnilo, ki ga je oblikoval OEM, zagotovi natančnejše prileganje sistemu konektorjev. Delo neposredno na podlagi inženirskih risb, vzorcev ali dimenzijskih specifikacij lahko prav tako pomaga proizvajalcem razviti tesnilno rešitev, ki je bolje usklajena s končno aplikacijo.
